口径

25A

32A

40A

50A

80A

100A

150A

200A

电源

内置锂电池　电池寿命6年（环境温度20℃的情况下）

对象流体^*1)

天然气、空气

压力传感器

A：绝压传感器

G：表压传感器

使用压力

0～0.5Mpa式样（AS-＊＊-500[A/G]型）

0～0.2Mpa式样（AS-＊＊-200[A/G]型）

0～0.5Mpa式样（AS-＊＊-0[A/G]型）

0～1.0MPa式样（AS-＊＊-1000[A/G]型）

0～0.5MPa式样（AS-＊＊-500[A/G]型）

0～0.2MPa式样（AS-＊＊-200[A/G]型）

0～1.0MPa式样（AS-＊＊-0[A/G]型）

流量范围（工况流量）^*2) [m³/h]

±0.7～

35

±1.3～65

±1.6～80

±3～150

±6～300

±10～500

±24～1200

±40～2000

流量测定精度

±2％RD、±3％RD

[m³/h]

（以上～不足）

±0.7～

7

±1.3～

13

±1.6～

16

±3～

30

±6～

60

±10～100

±24～240

±40～

400

±1％RD、±1.5％RD

[m³/h]

（以上～以下)

±7～

35

±13～

65

±16～

80

±30～150

±60～300

±100～500

±240～1200

±400～2000

标准始动流量

[m³/h以内]

±0.1

±0.2

±0.2

±0.4

±0.8

±1.5

±3.2

±5.7

压力损失

几乎为０（与直管等同）

流体温湿度

－20～＋60 ℃　90%RH以下

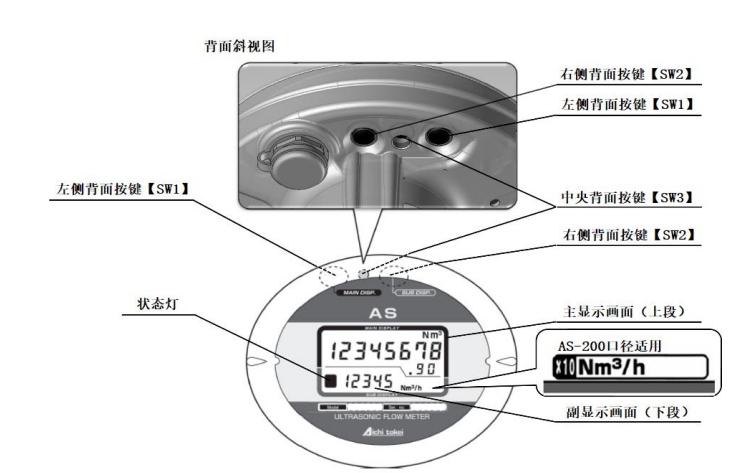

显示

累计流量

00000000.0   Nm³9位（AS-25,32,40,50,80）

0000000000 Nm³   10位（AS-100,150,200）

瞬时流量

①   最大显示±19999Nm³/h（标况流量）　②最大显示±19999m³/h（工况流量）

（200不足显示小数点后2位、200以上2000不足显示小数点后1位、2000以上整数显示）

单位

显示值×1

显示值×10

温度

　00.0℃　3位

压力

0000.0kPa　5位

报警

ALARM1（亮灯）： 超声波信号弱或者无法接受信号的情况

ALARM2（亮灯）： 电池电压低下的情况

副显示部（闪烁）： 温度值、压力值异常显示的情况

输出

通讯

RS485　MODBUS/RTU

外部电源

+9～+26.4VDC　（防爆环境下为+9～+15.9V）

定格电压

-9V～+9VDC

接点输出

Nch开路漏极输出２系统

接点输出１：单位脉冲(正流)　脉冲输出单位：100、1000、10000L/P或者NL/P

接点输出２：报警输出电池电压低下报警^*3)

最大定格电压：+24VDC

最大定格电流：10ｍA

ON时饱和电压：１V以下

OFF时饱和电流：50μA以下

电压输出^*4)

电压输出　：　频率脉冲输出　输出周期：0～10ｋHz

历史保存功能^*5)

保存项目

下述１１项目

瞬时标况流量、瞬时工况流量、压力、温度、正标况累计值、正工况累计值、逆标况累计值、保存时间、

保存间隔内的正标况累计值使用量、保存间隔内的正工况累计值使用量、报错信息

保存数据条数

2200数据（保存项目１１项目为1条数据）

保存间隔

5分～24小时（５分钟为刻度，可变更），出厂默认为2小时

应答性

2秒

3秒

连接方式

管用锥形螺丝（拧入）≤0.5MPa

25A：R1　32A：R1-1/4

GB/T9119-2000  PN1.6MPa法兰，使用压力≤1.0MPa

安装方式

水平或者垂直

接触燃气材质

铝合金

不锈钢合金

ＰＰＳ、聚丙烯 等

质量

1.8kg

1.7kg

7.6kg

9.6kg

13.3kg

13.2kg

20.4kg

35.4kg

设置场所

室内、室外（IP65对应）

保管温度

－20～＋70℃　无结露
